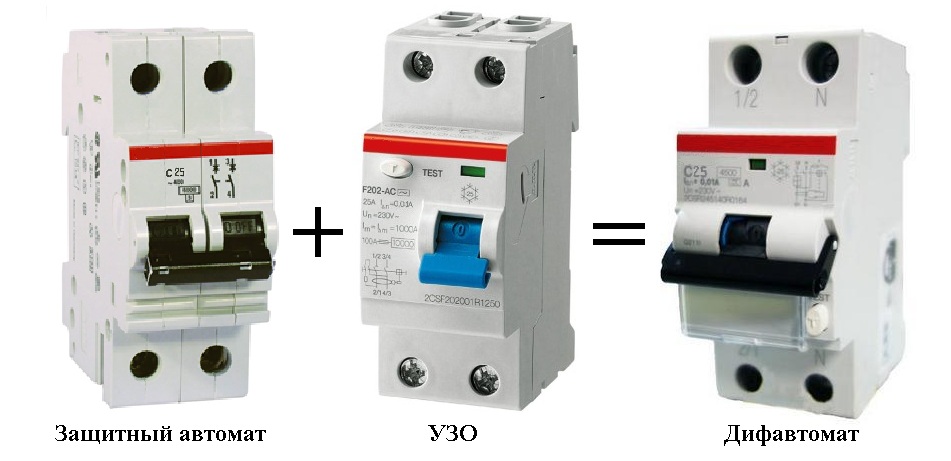

УЗО і диференціальний автоматУЗО І ДИФЕРЕНЦІАЛЬНИЙ АВТОМАТ

Що вибрати - УЗО або диференціальний автомат?
Більшість споживачів не бачать різниці між пристроєм захисного відключення (УЗО) і диференціальним автоматом, але при побудові електромережі в квартирі або приватному будинку це має певне значення. Давайте ж дізнаємося принцип роботи цих пристроїв і вирішимо, що нам потрібно.
УЗО і дифавтомат зовні дуже схожі, але функції у них різні.
Принцип роботи ПзвПЗВ спрацьовує, якщо в мережі з'являється диференціальний струм – іншими словами відбувається витік струму. В першу чергу може постраждати людина, якщо він доторкнеться до пошкодженого обладнання, до того ж при витоку струму ізоляція нагрівається, що може викликати займання та пожежу. УЗО встановлюють, щоб захистити людей від удару електричним струмом і пошкоджень електропроводки. Іншими словами УЗО є індикатором, який стежить, щоб струм не «втік» від Ваших електроприладів, лампочок і т. д. В основі принципу роботи ПЗВ лежить порівняння вхідного та вихідного струму. Якщо струм не дорівнює або більше установки (номінальний відключаючий струм ПЗВ в мА), то ПЗВ відключається.

Пристрій захисного відключення буває електронного та електромеханічного виконання. Більш надійним є електромеханічне, тому, що якщо в ланцюзі "відпаде нуль" воно всерівно виконає свою функцію і відключиться.

УЗО буває декількох типів: АС, А, У, S.
  • ПЗВ типу АС реагує на миттєвий змінний диференціальний струм витоку.
  • Тип А реагує, як на змінні, так і на пульсуючий струм витоку, який може повільно наростати або виникати раптово.
  • Тип зустрічається дуже рідко і в основному в промисловості, так як він здатний реагувати на витік випрямленого струму.
  • Тип S (селективне) ще називають протипожежним. Дане УЗО спрацьовує з затримкою 0,2-0,5 с, тому людини воно не захищає, а лише захищає від виникнення пожежі. Встановлюється на початку лінії, відразу після вхідного автомата і захищає ввідний кабель і автоматику в щитку. Іншими словами є другою сходинкою диф. захисту від пожежі всього будинку.

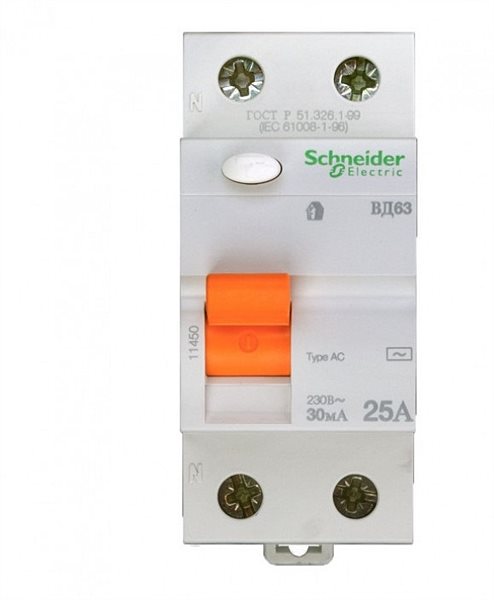

Пристрій захисного відключення
Візуальної відмінною рисою УЗО і дифавтомата є їх маркування.

Пристрій захисного відключення прийнято вказувати за амперажу (16А, 25А, 32А і т. д), в той час, як дифавтомати вказуються за характеристикою відключення (С16, В25, С32 і т. д).

Наведу Вам приклад:

На кухні стоїть електрична плита, і так сталося, що струм почав надходити на її корпус, але Ви цього не знаєте і вирішили приготувати обід. У разі якщо ПЗВ не встановлено Вас неодмінно вразить електричним струмом при контакті з корпусом електроплити, чого б Вам явно не хотілося. Якщо ж УЗО встановлено, при контакті пристрій побачить витік струму, і за частки секунди відключить прилад від подачі електричного струму і Ви не постраждаєте. З вище написаного ми робимо висновок, що Пристрій захисного відключення «УЗО» - захищає людину від удару електричним струмом, але ніяк не захищає нашу мережу.

Тепер давайте перейдемо до диференціального автомату, дізнаємося принцип його роботи і навіщо він потрібен в нашій мережі.

Диференціальний автоматДифавтомат поєднує в собі автоматичний вимикач (автомат) і ПЗВ. Таким чином дифавтомат спрацьовує, якщо в мережі відбувається одна з трьох порушень в роботі – витік струму, коротке замикання або перевантаження. У разі перепаду напруги або короткого замикання в нашій мережі спрацьовує модуль захисту – автоматичний вимикач. Від витоків струму вбудований модуль диференціальної захисту. Він оснащений диференційним трансформатором. Він порівнює струм, що проходить через нього на виході і вході, і у разі різниці, що може нести загрозу для життя, модуль за допомогою котушки електромагнітного скидання і електричного підсилювача перетворює струм механічного вплив, що відключає.

Давайте тепер на прикладі закріпимо прочитане:

Візьмемо одночасно підключимо все наше обладнання і створимо перевантаження. ПЗВ не спрацює, тому, що воно не здатне захистити мережу від перевантаження. Якщо в нашій ланцюга немає більше ніяких захисних пристроїв, то ізоляція Вашої проводки згорить разом з УЗО. Якщо взяти і з'єднати фазу і нуль і таким чином створити штучне замикання – знову ж ПЗВ не спрацює. На цьому прикладі ми розуміємо що, УЗО саме вимагає захист. Якщо ми застосуємо дифавтомат – він захистить нас від перерахованих ситуацій.

Компанія 220ЮА пропонує Вам придбати пристрої захисного відключення і диференціальні автомати провідних європейських брендів, таких як ABB, MOELLER (Moeller), Schneider, Hager, а також більш дешеві бюджетні варіанти ІЕК, Enext, АСКО, VIKO, 220.
