Способи розведення і підключення кабелю
Сьогодні в кожній квартирі або приватному будинку встановлено багато електроприладів, які споживають багато електроенергії. Іноді виникає потреба встановити додаткову розетку або на вулицю вивести додаткову лампочку для освітлення території. І тут ми стикаємося з головною проблемою: як же влаштована наша схема розводки електричних проводів і де варто до неї підключаться?
Ситуацію може ускладнити старе приміщення, якщо квартиру змінив не один господар, що в свою чергу робив ремонт, як йому хотілося. Ми потрапляє в ситуацію, де перебуваємо посередині приміщення і не знаємо з чого його почати. Давайте розглянемо побудова електричних схем.
Кожна зі схем, що ми будемо розглядати, будується на загальній методиці, але вони відрізняються між собою.
Обов'язковим елементом при побудові схеми електропроводки є розподільний щит, до якого надходить електроенергія, і він вже її «ділить» між «споживачами» (розетки, освітлення тощо). Його встановлюють на поверсі (якщо це багатоповерховий будинок), на вулиці або в підвалі (приватний будинок) або безпосередньо в квартирі (приміщення будинку). Для захисту ланцюгів в щитку встановлюють модульне обладнання (автоматичні вимикачі, диференційні автомати, пристрої захисного відключення тощо).
Так як розподільний щиток отримує основну навантаження (розподіляє електроенергію між розетками, освітленням та іншими з'єднаннями) і веде її облік через лічильник, до нього підводять більш товсте перетин кабелю, щоб виключити теплове навантаження на проводку. Вже до самим споживачам від щитка прокладають кабель меншим перетином, так як навантаження, що проходить через нього нижче.
В основному використовують три способи підключення схем:
- Перший спосіб: шлейфом (шинами), через розподільні коробки створюють загальну магістраль, від коробок також йдуть виходи на кінцеві точки (розетки, вимикачі тощо).
- Другий спосіб: радіальний, підключення електричної точки (розетка, світильник тощо) безпосередньо кабелем з щитка.
- Третій спосіб: поєднує в собі два перших і вважається комбінованим.

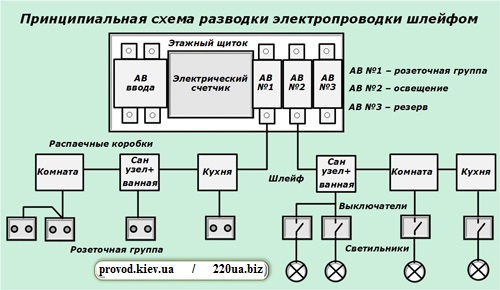

Підключення шлейфом:
Всі дроти комутуються в самій розподільної коробки. Як приклад, розглянемо схему однокімнатної квартири старого житлового будинку.
У самому поверховому щитку монтують електролічильник і два модульних апарату. Один з них відповідає за освітлення, другий за розетки. Від автоматичних вимикачів йдуть шлейфом дроти до декількох розподільних коробок: сан вузол, кухня, кімната і т. п.
Шлейфи укладають паралельними магістралями окремо до кожної коробки, де відбувається вже комутація кабелю.
Часто в межах одного житлового приміщення виконують підключення шлейфом відразу декількох розеток. Також частину навантаження може бути підключена до третього резервного модульним апарату. Для визначення способу підключення розеток і вимикачів йдуть таким шляхом:
• Включають в приміщення все освітлення і декілька приладів в розетки
• В розподільчому щитку відключають будь автоматичних вимикачів
• Дивляться, що у нас перестало працювати, вимикають інший автомат, фіксую зміни
• Після цього можна робити висновки, якою автоматичний вимикач відповідає за ту чи іншу групу підключень.

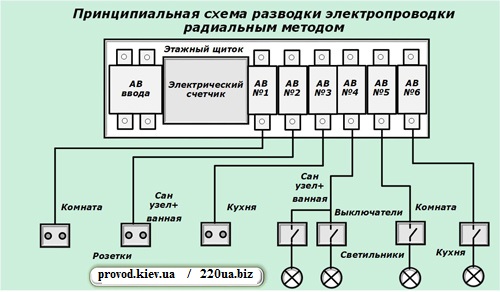

Радіальний метод містить у собі розподіл електроенергії від щитка за модульним апаратів. Спочатку все виглядає як у випадку підключення шлейфами, але є відмінність. У радіальному методі на кожен кінцевий споживач (розетку, вимикач тощо) ставлять свій автоматичний автоматом, підібравши його за індивідуальним струму навантаження.
Кабель з'єднує кінцеву точку підключення без додаткових з'єднань. Такий спосіб дозволяє відключати тільки несправні зони, не зачіпаючи інших споживачів. Правда є і мінуси:
• Для такого способу потрібно багато автоматичних вимикачів
• Розподільний щиток повинен бути великим, щоб вмістити модульні апарати
• Потрібно набагато більше для прокладки кабелю.
Через це зростає кінцева вартість і матеріальні витрати.

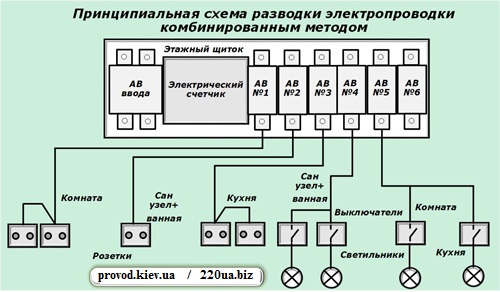

Комбінований метод містить в собі підключення шлейфом і радіальний спосіб. При правильному підборі навантажень можна досягти розумної економії.
Незалежно від обраного способу підключення, нам потрібно з'єднати кабелем модульні апарати, що знаходяться в розподільчому щитку, з кінцевими споживачами (розетки, вимикачі тощо).
Є кілька способів розведення проводів:
• По стінах
• По стелі
• Під підлогою
• Змішана розводка

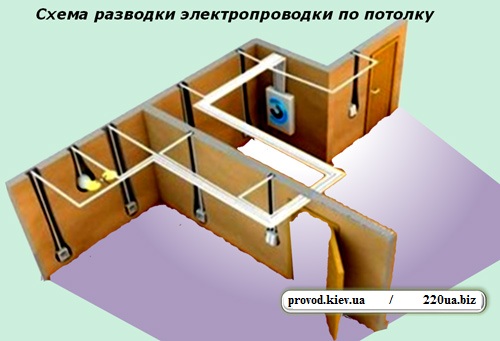

Проводка проводів по стелі вважається старою, але використовується і сьогодні.
Кабелі від щитка і кінцевих споживачів по вертикалі піднімаються до стелі, де ховаються в стельове перекриття. Якщо потрібно здійснити поворот і підключення до коробки, робиться прямий кут не нижче 15см від верху.
Такий спосіб дозволяє уникнути пошкодження проводки при свердлінні стін для кріплення кронштейна для телевізора, поличок і т. п.

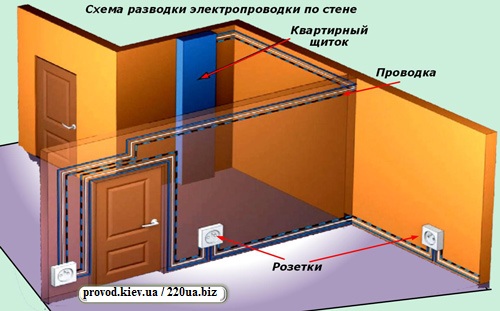

Прокладка кабелю по стіні схожа на попередню схему, але лінії кабелів проходять тільки в стіні.

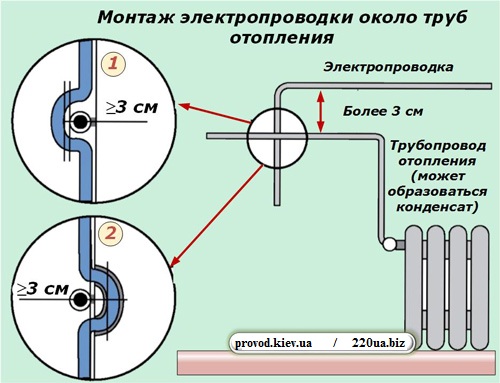

У нього є свої мінуси. При прокладці магістралі можуть виникнути перешкоди у вигляді труб опалення, водопостачання і т. п. Щоб їх обійти потрібен повітряний зазор, не менше, ніж 3см.

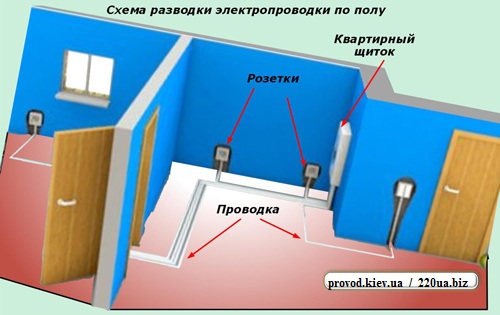

Прокладка кабелю по підлозі почала використовуватися при будівництві нових будинків відносно недавно. Дроти від розподільного щитка і кінцевих споживачів опускають униз по вертикалі, прокладаючи під паркетом (лінолеумом або іншим покриттям), попередньо зміцнивши підлогу від механічного впливу.
Прокладання проводу переважно здійснювати по підлозі в трубах, при виході по стіні вгору, для підключення розетки (вимикача) дріт укладають в паз. Найчастіше встановлюють розподільну коробку для підключення декількох споживачів.
У панельних будинках є свої особливості прокладки кабелю. Всередині панельних стін і стель вже йдуть порожні канали для прокладки кабелів. За технологією виготовлення таких панелей, напрямок каналів може бути різний, як по вертикалі, так і по горизонталі від будь-яких норм. Як приклад, старі панельні будинки мають свою специфіку розводки, до розеток проводу піднімаються вертикально по стіні, а до люстрі (або будь-якого іншого приладу освітлення) або вимикача, тягнули кабель з підлоги сусіда нам Вами.
У такий спосіб раніше намагалися економити на матеріалах проведення загальних витратах.
Проектні організації, що отримали державні дозволи, займаються розробкою схемами різних електропроводок.
При заселенні в новобудову, ми потрапляємо в порожню квартиру, де нам ще належить замовити спеціаліста або спробувати самостійно спроектувати нашу схему проводки.
Якщо Ви вирішили спробувати свої сили, спочатку потрібно ознайомитися з правилами безпеки та експлуатації. Неправильна розводка та підключення до мережі підвищує ризики отримання побутових травм, тому бажана консультація фахівця.
Для самостійного складання проекту нам знадобляться такі дані:

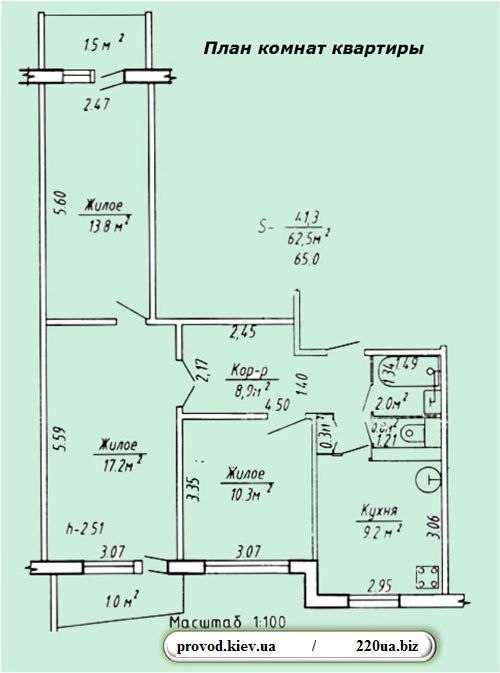

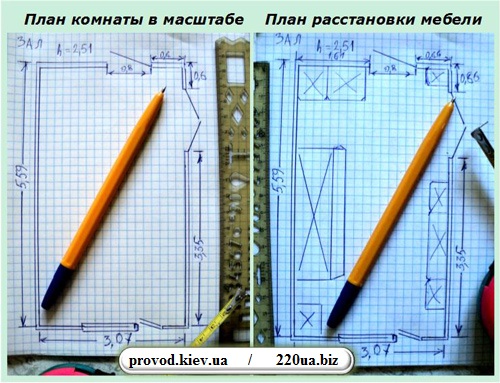

• Зробити план у масштабі кожної кімнати або скористатися кресленнями компанії, що будує будинок
• Відзначити на плані всю велику меблі
• Вказати місця установки споживачів та їх навантаження
• Спланувати місця розташування розподільних коробок і т. п.
• Вказати маршрут прокладки кабелю (по підлозі, стелі або в стіні)
Креслення такого типу часто зберігаються в документах ЖКГ. Якщо відсутня можливість його отримати, намалюйте самостійно на папері звичайний ескіз.
При розташуванні меблів потрібно враховувати, де будуть встановлені розетки і вимикачі, щоб їх не загороджувати. Точки доступу повинні бути вільні, щоб не довелося користуватися переноски. Всі ці фактори розраховуються від вільної площі приміщень.
Після цього варто провести аналіз навантажень, що будуть у нас в приміщенні. Це дозволить підібрати потрібну нам кількість автоматичних вимикачів, групувати споживачів (якщо це потрібно), підібрати до них захист, вибрати підходящий нам кабель.
При виборі кабелю варто враховувати його прокладання. Закрита або відкрита експлуатація проводів витримує різну навантаження. Всю цю інформацію можна знайти в електротехнічних довідниках, але краще порадитися з фахівцем.

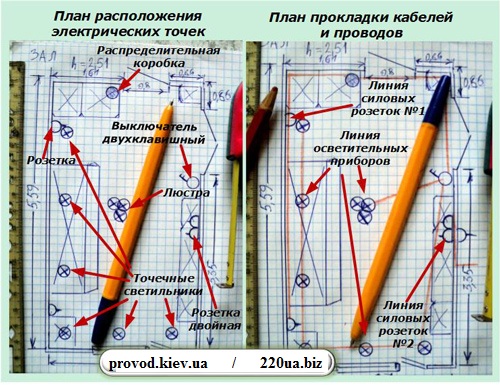

Розміщення розеток, вимикачів і приладів освітлення наносять на план, після вирішення вище зазначених завдань. Усі ці операції сприяють розрахунку довжини проводу та кабелю для їх закупівлі.
Такі плани роблять для кожної кімнати окремо. У разі ремонту або доопрацювання, варто зберегти свої ескізи та плани, щоб відновити особливості схеми, якщо такі були.
