Як вибрати марку і переріз кабелю

Як вибрати марку і переріз кабелю

Основне правило при виборі кабелю (проводу) – купувати товар тільки у відомих виробників. Так само слід приділяти увагу тому, з якого металу зроблений кабель. Алюмінієвий кабель дешевше, але він швидко окислюється при зіткненні з повітрям, має обмежену гнучкість і меншу провідність порівняно з мідним кабелем. Мідний кабель дорожче алюмінієвого, але позбавлений його недоліків.

Так само при виборі треба визначитися з перетином кабелю (точніше площа поперечного перерізу). Перетин кабелю слід вибирати з розрахунком на майбутню навантаження на мережу. Варто враховувати й те, що для алюмінієвих проводів слід вибирати переріз на щабель вище, так як їх провідність становить близько 60% від провідності мідного кабелю. Основні види перерізу: 0.75; 1; 1.5; 2.5; 4; 6; 10. Одиниця вимірювання перерізу – квадратний міліметр (мм2).

Для житлового приміщення підійдуть побутової провід ПВС, кабелі ВВГ, ВВГнг, NYM.

Як вибрати марку і переріз кабелю

Кабель NYM

Останній вид кабелю містить додатковий шар мело-гумової ізоляції, що запобігає утворенню тріщин при експлуатації в несприятливих умовах. В якості зовнішньої ізоляції тут використовується більш еластичний пластикат, що також підвищує безпеку. Внаслідок чого цей кабель набуває все більшу популярність.

Кабель NYM призначений для промислового і побутового стаціонарного монтажу (відкритого або прихованого) ланцюгів електричних мереж усередині приміщень і на відкритому повітрі. Застосування поза приміщеннями можливо тільки поза прямого впливу сонячного світла. Можливе застосування кабелю поверх штукатурки, в ній і під нею, в сухих, вологих і мокрих приміщеннях, а так само в цегельній кладці і бетоні, за винятком прямої запресовування в виброзасыпной і штампувальний бетон. У цьому випадку прокладка повинна здійснюватися в трубах, в закритих настановних каналах.

Конструкція кабелю NYM

Жила: однодротяна мідний провідник

Ізоляція: полівінілхлоридний (ПВХ пластикат з відмінною забарвленням:

  • 2-жильні: чорна і блакитна
  • 3-жильні: чорна, блакитна, жовто-зелена
  • 4-жильні: чорна, блакитна, жовто-зелена, коричнева
  • 5-жильні: чорна, блакитна, жовто-зелена, коричнева і чорна з відмінною маркуванням.

Проміжна оболонка: мелонаполненная резина

Зовнішня оболонка: не підтримує горіння полівінілхлоридний пластикат світло-сірого кольору.

В кабелі NYM використовується проміжна оболонка з мелонаполненной гуми, що:

  • дозволяє легко і зручно "обробляти" кабель при монтажі
  • підвищує пожежобезпечність кабелю
  • збільшує гнучкість кабелю

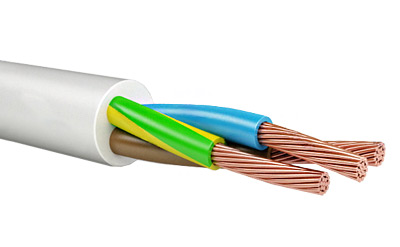

ПВС — це гнучкий, мідний провід зі скрученими жилами і круглим перетином призначений для підключення побутових електроприладів та електроінструменту, засобів малої механізації для садівництва, приладів мікроклімату до джерел живлення, а так само для виготовлення подовжувачів. Монтаж проводиться при температурі навколишнього середовища від -15 проС до + 40 проС. Ізоляція і оболонка виконані з ПВХ-пластикату. Струмопровідна жила — мідна відпалений дріт підвищеної гнучкості.

ПВС — це гнучкий, мідний провід зі скрученими жилами

Провід ПВС

ВВГ — силовий кабель, призначений для передачі і розподілу електричної енергії в стаціонарних установках на напругу 0,66 і 1кВ при температурі навколишнього середовища від -50 проС до +50 оС при відносній вологості до 98% (при t до +35 оС). Кабелі ВВГ призначені для прокладки в сухих і вологих виробничих приміщеннях, на спеціальних кабельних естакадах, в блоках.

ВВГ — силовий кабель

Кабель ВВГ

Прокладка (монтаж) даної групи силових кабелів допускається (без попереднього прогріву) при температурі не нижче -15 проС. Кабелі даного виду повинні прокладатися з радіусом вигину не менше 6 діаметрів кабелю. Струмопровідна жила: мідна, одне або багатодротяна. Ізоляція — ПХВ пластикат. Оболонка — ПВХ пластикат (для кабелів з індексом «НГ» — ПВХ-пластикат зниженої горючості). При укладанні даного типу кабелю необхідно звернути увагу на те, щоб радіус вигину не знижувався менше шести діаметрів поперечних перерізів дроти.

Як вибрати марку і переріз кабелю

Кабель ВВГ з індексом «НГ», відрізняється від стандартного тільки тим, що його оболонка містить негорючі матеріали, тому він з успіхом застосовується для підвищення рівня електричної безпеки об'єкта.

Жила кабелю ВВГнг - кругла з м'якої мідного дроту. При перетині від 16 мм2 виконується багатодротяних. Кабель ВВГнг використовується для прокладки в сухих і вологих виробничих приміщеннях, на спеціальних кабельних естакадах, в блоках, а також для прокладки на відкритому повітрі. Кабелі не рекомендуються для прокладки в землі (траншеях).

Жила кабелю ВВГнг - кругла з м'якої мідного дроту

Кабель ВВГнг

Кабель ВВГнг LS має мідну струмопровідну жилу, однопроволочную або многопроволочную, круглої або секторної форми, 1 або 2 класу за ГОСТ. Ізоляція Кабелю ВВГнг-LS виконується з полівінілхлоридною композиції зниженої пожежонебезпеки. Ізольовані жили багатожильних кабелів мають відмінне забарвлення. Ізоляція нульових жил блакитного кольору. Ізоляція жил заземлення двоколірному виконанні (зелено-жовтого кольору). Скрутка - ізольовані жили двох-, трьох-, четырехжильных кабелів скручені; двох - і трьохжильні кабелі мають жили однакового перерізу, четырехжильные мають всі жили однакового перерізу або одну жилу меншого перетину (жилу заземлення або нульову).
Кабель ВВГнг-LS, не розповсюджує горіння, з низьким димо - та газовиділенням призначений для передачі і розподілу електроенергії в стаціонарних установках на номінальну змінну напругу 660 В і 1000 В частоти 50 Гц. Кабелі виготовляються для загальнопромислового застосування і атомних станцій при поставках на внутрішній ринок і на експорт.

Рекомендується купувати кабель або провід із запасом. Звичайно, в разі нестачі кабель можна і наростити, але ціле завжди надійніше зібраного з шматків.

Якщо ви обираєте продукцію з поліетиленовою ізоляцією, то краще брати дроти з ізоляцією з стабілізованого самозатухаючого поліетилену (в марці дроту позначається як Пс).
