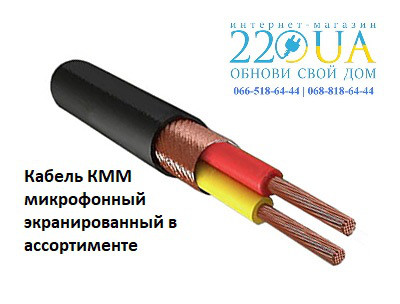

КММ мікрофонний екранований в асортименті
- В наявності
- Код: КММ
від 27 ₴/м
Мінімальна сума замовлення на сайті — 180 грн
- +380 (99) 344-55-27
- +380 (97) 899-20-00
Весь асортимент дивіться в нас на сайті www.220ua.biz
Кабель мікрофонний КММ призначений для під'єднання мікрофонів і монтажу мікрофонних ліній, а також як ланцюг живлення.
Опис і конструкція кабелю КММ:
Кабель КММ — кабель мікрофонний малогабаритний із мідними жилами, із ізоляцією з поліетилену та оболонкою з ПВХ-пластиката.
Розшифрування позначення:
Перша «М» - мікрофонний;
Друга «М» — малогабаритний.
Приклад позначення: КММ 2х0,35 — кабель КММ із 2 жилами перерізом 0,35 мм2
Кабелі випускаються перерізом 0,12 мм2 з числом жил від 1 до 9 і 0,35 мм2 з числом жил від 2 до 9.
Кабель КММ 2х0,35 |
Кабель КММ 2х0,12 |
Кабель КММ 3х0,12 |
Кабель КММ 4х0,12 |
Кабель КММ 5х0,12 |
Кабель КММ 7х0,12 |
Кабель КММ 5х0,35 |
Кабель КММ 7х0,35 |
Кабель КММ 9х0,35 |
Жили мають бути скручені з окремих мідних дротів діаметром не менш ніж 0,16 мм для перерізу 0,12 мм 2 і діаметром не менш ніж 0,27 мм для перерізу 0,35 мм2.
Номінальні значення радіальної товщини ізоляції, оболонки та максимальний зовнішній діаметр наведені в таблиці.
Переріз | Номінальна товщина ізоляції, мм | Номінальна товщина оболонки, мм | Максимальний зовнішній діаметр, мм |
---|---|---|---|
КММ 1х0,12 | 0,4 | 0,6 | 3,5 |
КММ 2х0,12 | 0,4 | 0,6 | 4,8 |
КММ 3х0,12 | 0,4 | 0,6 | 5,0 |
КММ 4х0,12 | 0,4 | 0,6 | 5,7 |
КММ 5х0,12 | 0,4 | 0,8 | 6,5 |
КММ 7х0,12 | 0,4 | 0,8 | 6,9 |
КММ 9х0,12 | 0,4 | 0,8 | 8,2 |
КММ 2х0,35 | 0,5 | 1,0 | 6,8 |
КММ 3х0,35 | 0,5 | 1,0 | 7,2 |
КММ 4х0,35 | 0,5 | 1,0 | 7,6 |
КММ 5х0,35 | 0,5 | 1,0 | 9,0 |
КММ 7х0,35 | 0,5 | 1,0 | 9,5 |
КММ 9х0,35 | 0,5 | 1,0 | 10,5 |
Мінусовий допуск по товщині ізоляції — 0,1 мм, товщині оболонки — 0,2 мм.
Ізольовані жили мають бути скручені. Під час скручування допускається обмотка скручених жил стрічками із синтетичних плівок. Поверх скручених жил має бути розташований екран як обплетення з мідних дротів діаметром 0,12-0,15 мм зі щільністю обплетення не менш ніж 70%.
Кабелі мають виготовлятися різних кольорів. Колір оболонки має бути заявлений у замовленні за позначенням зазначеного в таблиці.
Колір | Позначення |
---|---|
Сірий | Ср |
Слонова кістка | Ск |
Червоний | К |
Синій або блакитний | З |
Зелений | З |
Коричневий | Кч |
Чорний | Ч |
Якщо немає у замовленні вказівки про певний колір, виробник постачає кабель на свій розсуд.
Умови монтажу й експлуатації кабелю КММ
Кабель КММ експлуатується за температури довкілля від мінус 40 °C до плюс 60 °C. Монтаж допускається за температури не менш ніж 10 °C з мінімальним діаметром вигину не менш ніж 10 зовнішніх діаметрів кабелю (за цих умов допускається не більш ніж 50 вигинів).
Термін експлуатації кабелю КММ — не менш ніж 6 років.
Технічні характеристики кабелю КММ:
- Електричний опір струмопровідних жил на постійному струмі на 1 км довжини має бути не більш ніж 165,3 Ом для перерізу 0,12 мм2 і не більш ніж 57 Ом для перерізу 0,35 мм2.
- Електричний опір ізоляції на 1 км довжини за температури 20 °C має бути не менш ніж 2000 МОм для перерізу 0,12 мм2 і не менш ніж 500 МОм для перерізу 0,35 мм2.
- Електрична ємність робочої пари має бути не більш ніж 72 пФ/м для перерізу 0,12 мм2 і не більш ніж 83 пФ/м для перерізу 0,35 мм2.
- Кабелі мають витримувати випробування змінною напругою 600 В частотою 50 Гц упродовж 1 хв.
- Кабелі мають витримувати 500 подвійних перегинів.
Доставка вантажоперевізниками виробляється всією Україною. Телефонуйте, пишіть, звертайтеся. Безплатно проконсультуємо!
Ціни залежать від довжини: ЩО БІЛЬШЕ ДЛИНА, ТЕМ МЕНШЕ ЦІНУ!
Найбільший асортимент кабелів і дротів за низькими цінами в нашому інтернет-магазині "220UA" (Кієв).
Весь асортимент дивіться в нас на сайті www.220ua.biz
Основні | |
---|---|
Виробник | Беларускабель |
Країна виробник | Білорусь |
Упаковка | Бухта |
Конструкція кабелю | Гнучка |
Тип дроту | З'єднувальний |
Гарантійний термін | 12 міс |
Термін служби | 6 років |
Конструктивні особливості | |
Кількість жил | 2 |
Форма перерізу | Кругла |
- Ціна: від 27 ₴/м
