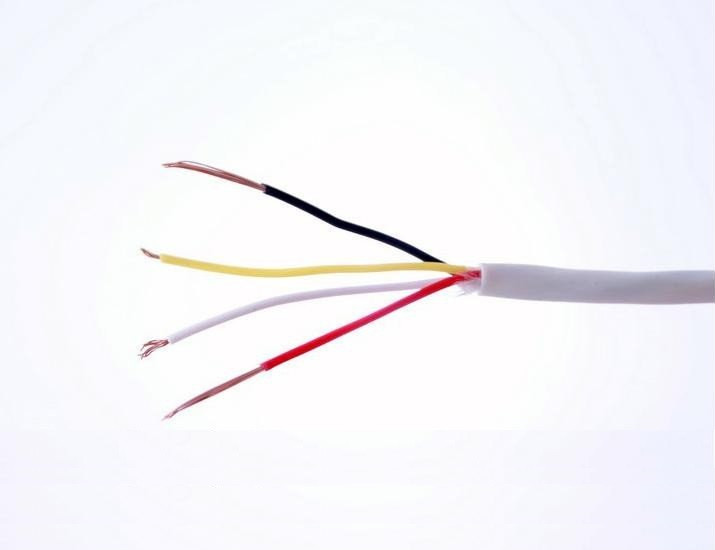

Провід сигнализационнный ПСВВ (J-YY) 4х0,4мм

Провід сигнализационнный ПСВВ (J-YY) 4х0,4мм

Провід ПСВВ – це кабель з мідними струмопровідними жилами, який призначається для передачі електричних імпульсів слабкої потужності в системах зв'язку та телекомунікацій, а також у системі охоронної або пожежної безпеки. Може використовуватися як для стаціонарної внутрішньої, так і зовнішньої прокладки.

Підтипи:

• ПСВЭВ – сигналізаційний кабель з мідною жилою з оболонкою та ізоляцією із ПВХ і алюминопласмассовым екраном.

• ПСВВнг – сигналізаційний кабель з мідною жилою з оболонкою та ізоляцією з ПВХ пластикату, що не підтримує горіння.

Провід ПСВВ може мати діаметр струмопровідної мідної жили 0,4 і 0,5 мм. Кількість жил в кабелі може складатися з 2,4,6,8 і 10 штук.

Провід ПСВВ ділиться на наступні типорозміри:

• 2х0,4; 4х0,4; 6x0,4; 8x0,4 і 10х0,4
• 2х0,5; 4x0,5; 6x0,5; 8x0,5 і 10х0,5

Конструкція кабелю ПСВВ:

• Струмопровідна жила – рівна монолітна дріт з міді круглої форми.
• Ізоляція – ПВХ (полівінілхлорид) пластикат.
• Оболонка – ПВХ пластикат.

Всі складові кабелю повинні відповідати Держстандартам 22483-77 і 5960-72.

Випробувальні умови повинна витримувати струмопровідна ізоляція при номінальній напрузі змінного струму 250W з частотою 50Гц протягом 2-х хвилин на відкритому повітрі.

Робоча напруга кабелю постійного струму становить не менше ста W.

Електроопір для кабелю з діаметром 0,4 мм струмопровідної мідної жили на 1 км при постійному струмі не повинно перевищувати – 160 Ом, для кабелю з діаметром 0,5 ― 110 Ом.

Електроопір на 1 км довжини ізоляції струмопровідної мідної жили при випробувальній напрузі в 250W і при середній температурі +20С має становити не менше ніж 0,1 Мом.

Експлуатаційні характеристики:

• Термін служби кабелю всередині приміщення – 25 років; зовні – 12 років.
• Робоча температура в умовах згину кабелю – -15 ― 70С.
• Робоча температура в умовах прямої укладання― -50- +70С.
