Кабель ААБл силовий!

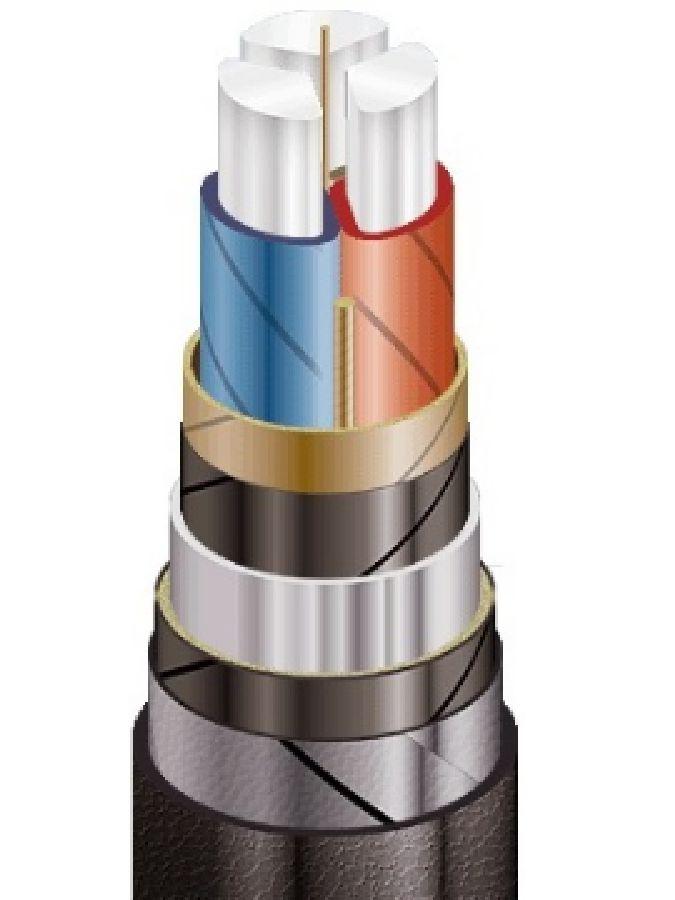

Елементи конструкції алюмінієвий високовольтний кабель ААБл
- Алюмінієва струмопровідна жила:
• однодротова (клас 1) перерізом 25-240 кв. мм
• багатодротова (клас 1 або 2) перерізом 70-800 кв. мм; - Фазна паперова ізоляція, просочена в'язким або нестікальним ізоляційним просочувальним складом;
маркування жил:
• цифрова: 1, 2, 3, 4,
• колірна: біла або жовта, синя або зелена, червона або малинова, коричнева або чорна; - Заповнення з паперових джгутів;
- Поясна паперова ізоляція, просочена в'язким або нестікальним ізоляційним просочувальним складом;
- Екран з електропровідного паперу для кабелів на напругу від 6 кВ і більше;
- Алюмінієва оболонка;
- Подушка з бітуму, плівки ПВХ і крепованого паперу;
- Броня зі сталевих стрічок;
- Зовнішній покрив зі скляної або кабельної пряжі та покриття, що оберігає кабель від злипання.
Сфера застосування алюмінієвий високовольтний кабель ААБл:
Кабель високовольтний алюмінієвий ААБл призначений для передавання та розподілу електричної енергії в стаціонарних установках у електричних мережах на напругу до 10 кВ частотою 50 Гц. Кабель високовольтний алюмінієвий ААБл з двома мідними контрольними жилами перерізом 1,5 кв.мм призначені для мереж електрофільованого транспорту.
Кабель високовольтний алюмінієвий ААБл призначений для експлуатації в макроклітичних районах із помірним і холодним кліматом. Кабель високовольтний алюмінієвий ААБл призначений для експлуатації в землі (раншах) з низькою та середньою корозійною активністю з браком блюдних струмів, якщо в процесі експлуатації кабелі не піддаються розтягувальним зусиллям. Кабель високовольтний алюмінієвий з нестікальним ізоляційним просочувальним складом ЦААБл призначений для прокладання на вертикальних і похилих зонах трас без обмеження різності рівнів.
Термін експлуатації кабелів — не менш ніж 30 років.
Переріз жил, кв. мм | Будівельна довжина, м |
до 70 | 300-450 |
95 и 120 | 250-400 |
150 і більше | 200-350 |
Технічні характеристики ААБЛ-1
Вологість повітря за 35 °C [%] | 98 |
Гарантійний термін експлуатації [місяць] | 54 |
Випробувальна змінна напруга частотою 50 Гц, 5 хв [кВ] | 25 |
Максимальна робоча температура жили у разі перевантаження [°С] | 80 |
Максимальна робоча температура жили [°С] | 60 |
Монтаж за температури, не нижче [°C] | 0 |
Номінальна змінна напруга частотою 50 Гц [кВ] | 10 |
Номінальна постійна напруга [кВ] | 25 |
Радіус вигину кабелів [навужних діаметрів] | 25 |
Різність рівнів, не більш ніж [м] | 15 |
Температура довкілля, верхня межа [°C] | +50 |
Температура довкілля, нижня межа [°C] | -50 |
Електричний опір ізоляції, не менш [МОм*км] | 200 |
Технічні характеристики ААБЛ-6
Вологість повітря за 35 °C [%] | 98 |
Гарантійний термін експлуатації [місяць] | 54 |
Випробувальна змінна напруга частотою 50 Гц, 5 хв [кВ] | 17 |
Максимальна робоча температура жили у разі перевантаження [°С] | 90 |
Максимальна робоча температура жили [°С] | 65 |
Монтаж за температури, не нижче [°C] | 0 |
Номінальна змінна напруга частотою 50 Гц [кВ] | 6 |
Номінальна постійна напруга [кВ] | 15 |
Радіус вигину кабелів [навужних діаметрів] | 25 |
Різність рівнів, не більш ніж [м] | 20 |
Температура довкілля, верхня межа [°C] | +50 |
Температура довкілля, нижня межа [°C] | -50 |
Електричний опір ізоляції, не менш [МОм*км] | 200 |
Технічні характеристики ААБЛ-10
Вологість повітря за 35 °C [%] | 98 |
Гарантійний термін експлуатації [місяць] | 54 |
Випробувальна змінна напруга частотою 50 Гц, 5 хв [кВ] | 25 |
Максимальна робоча температура жили у разі перевантаження [°С] | 80 |
Максимальна робоча температура жили [°С] | 60 |
Монтаж за температури, не нижче [°C] | 0 |
Номінальна змінна напруга частотою 50 Гц [кВ] | 10 |
Номінальна постійна напруга [кВ] | 25 |
Радіус вигину кабелів [навужних діаметрів] | 25 |
Різність рівнів, не більш ніж [м] | 15 |
Температура довкілля, верхня межа [°C] | +50 |
Температура довкілля, нижня межа [°C] | -50 |
Електричний опір ізоляції, не менш [МОм*км] | 200 |
Таблиця розмірів ААБЛ-1
Кількість і переріз жив, шт. х кв.мм |
Маса кабелю кг/км |
Зовнішній діаметр мм |
ААБЛ-1 1х240 | 2231 | 37,4 |
ААБЛ-1 1х240+2х1,5 | 2288 | 37,7 |
ААБЛ-1 1х300 | 2581 | 40,2 |
ААБЛ-1 1х300+2х1,5 | 2641 | 40,6 |
ААБЛ-1 1х400 | 3074 | 43,7 |
ААБЛ-1 1х400+2х1,5 | 3128 | 44,1 |
ААБЛ-1 1х500 | 3627 | 47,5 |
ААБЛ-1 1х500+2х1,5 | 3698 | 47,9 |
ААБЛ-1 1х625+2х1,5 | 4259 | 51,3 |
ААБЛ-1 1х625+2х1,5 | 4326 | 51,6 |
ААБЛ-1 1х800 | 5210 | 56,6 |
ААБЛ-1 1х800+2х1,5 | 5275 | 56,9 |
ААБЛ-1 3х95 ож | 2256 | 36,9 |
ААБЛ-1 3х95 | 2395 | 38,6 |
ААБЛ-1 3х120 ож | 2664 | 40,1 |
ААБЛ-1 3х120 | 2844 | 42,1 |
ААБЛ-1 3х150 ож | 3013 | 42,5 |
ААБЛ-1 3х150 | 3262 | 44,8 |
ААБЛ-1 3х185 ож | 3531 | 45,9 |
ААБЛ-1 3х185 | 3864 | 48,6 |
ААБЛ-1 3х240 ож | 4293 | 50,2 |
ААБЛ-1 3х240 | 4643 | 53,3 |
ААБЛ-1 3х70+1х35 | 2268 | 37,9 |
ААБЛ-1 3х95+1х50 ож | 2587 | 39,8 |
ААБЛ-1 3х95+1х50 | 2733 | 41,5 |
ААБЛ-1 3х120+1х70 ож | 3050 | 43 |
ААБЛ-1 3х120+1х70 | 3230 | 44,9 |
ААБЛ-1 3х150+1х70 ож | 3396 | 45,2 |
ААБЛ-1 3х150+1х70 | 3639 | 47,5 |
ААБЛ-1 3х185+1х95 ож | 4012 | 49 |
ААБЛ-1 3х185+1х95 | 4324 | 51,9 |
ААБЛ-1 3х240+1х120 ож | 4885 | 53,8 |
ААБЛ-1 3х240+1х120 | 5273 | 57,2 |
ААБЛ-1 4х70 ож | 2239 | 36,8 |
ААБЛ-1 4х70 | 2322 | 37,8 |
ААБЛ-1 4х95 ож | 2705 | 40,2 |
ААБЛ-1 4х95 | 2816 | 41,4 |
ААБЛ-1 4х120 ож | 3214 | 43,8 |
ААБЛ-1 4х120 | 3359 | 45,1 |
ААБЛ-1 4х150 ож | 3651 | 46,4 |
ААБЛ-1 4х150 | 3900 | 48,7 |
ААБЛ-1 4х185 ож | 4320 | 50,3 |
ААБЛ-1 4х185 | 4652 | 53 |
ААБЛ-1 4х240 ож | 5323 | 55,5 |
ААБЛ-1 4х240 | 5658 | 58,2 |
Таблиця розмірів ААБЛ-6
Кількість і переріз жив, шт. х кв.мм |
Маса кабелю кг/км |
Зовнішній діаметр мм |
ААБЛ-6 3х50 ож | 2127 | 37,4 |
ААБЛ-6 3х70 ож | 2486 | 40,1 |
ААБЛ-6 3х70 | 2603 | 41,5 |
ААБЛ-6 3х95 ож | 2883 | 43 |
ААБЛ-6 3х95 | 3057 | 44,8 |
ААБЛ-6 3х120 ож | 3257 | 45,5 |
ААБЛ-6 3х120 | 3456 | 47,5 |
ААБЛ-6 3х150 ож | 3634 | 47,8 |
ААБЛ-6 3х150 | 3896 | 50,2 |
ААБЛ-6 3х185 ож | 4137 | 50,8 |
ААБЛ-6 3х185 | 4470 | 53,5 |
ААБЛ-6 3х240 ож | 4981 | 55,2 |
ААБЛ-6 3х240 | 5339 | 58,2 |
Таблиця розмірів ААБЛ-10
Кількість і переріз жив, шт. х кв.мм |
Маса кабелю кг/км |
Зовнішній діаметр мм |
ААБЛ-10 3х25 ож | 2265 | 40,5 |
ААБЛ-10 3х35 ож | 2271 | 39,3 |
ААБЛ-10 3х50 ож | 2507 | 41,2 |
ААБЛ-10 3х70 ож | 2892 | 44 |
ААБЛ-10 3х70 | 3037 | 45,4 |
ААБЛ-10 3х95 ож | 3274 | 47 |
ААБЛ-10 3х95 | 3437 | 48,6 |
ААБЛ-10 3х120 ож | 3654 | 49,4 |
ААБЛ-10 3х120 | 3864 | 51,3 |
ААБЛ-10 3х150 ож | 4046 | 51,7 |
ААБЛ-10 3х150 | 4338 | 54,1 |
ААБЛ-10 3х185 ож | 4594 | 54,7 |
ААБЛ-10 3х185 | 4965 | 57,6 |
ААБЛ-10 3х240 ож | 5435 | 59,1 |
ААБЛ-10 3х240 | 5423 | 63,2 |
