ААШв високовольтний силовий в асортименті
- Під замовлення
- Код: ААШв

від 252,90 ₴/м
- +380 (99) 344-55-27
- +380 (97) 899-20-00

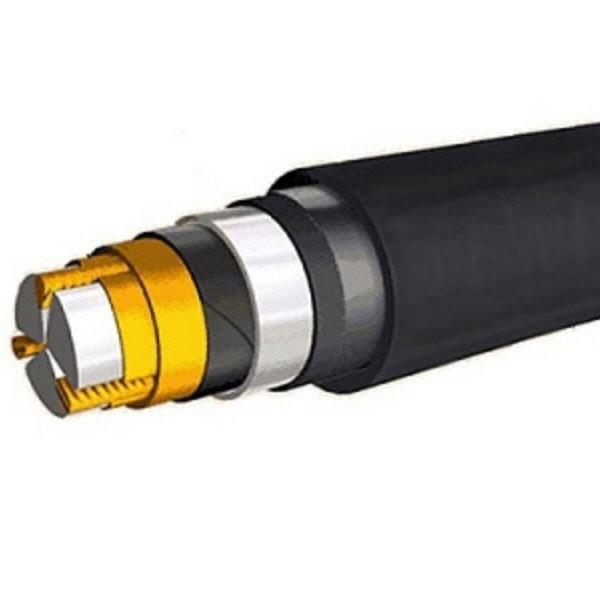

Кабель ААШв високовольтний силовий в асортименті!
- Алюмінієва струмопровідна жила:
• однодротова (клас 1) перерізом 25-240 кв. мм
• багатодротова (клас 1 і 2) перерізом 50-800 кв. мм; - Фазна паперова ізоляція, просочена в'язким або нестікальним ізоляційним просочувальним складом
маркування жил:
• цифрова: 1, 2, 3, 4,
• колірна: біла або жовта, синя або зелена, червона або малинова, коричнева або чорна; - Заповнення з паперових джгутів;
- Поясна паперова ізоляція, просочена в'язким або нестікальним ізоляційним просочувальним складом;
- Екран з електропровідного паперу для кабелів на напругу від 6 кВ і більше;
- Алюмінієва оболонка;
- Підшар з бітуму та плівки ПЕТ;
- Зовнішній покрив із ПВХ пластикату.
Сфера застосування кабель високовольтний ААШв:
Кабель алюмінієвий високовольтний ААШв призначений для передавання й розподілу електричної енергії в стаціонарних установках у електричних мережах на напругу до 35 кВ частотою 50 Гц.
Кабель алюмінієвий високовольтний ААШв призначений для експлуатації в макрокліматичних районах із помірним і холодним кліматом. Кабель високовльтовий ААШв призначений для експлуатації в землі (раншеях) з низькою та середньою корозійною активністю з наявністю або браком блюдних струмів, з високою корозійною активністю з браком блюдних струмів, якщо в процесі експлуатації кабелі не піддаються розтягувальним зусиллям. Кабель ААШв призначений для експлуатації на відкритому повітрі, у сухих приміщеннях, у сирих, частково затоплюваних приміщеннях зі слабкою, середньою та високою корозійною активністю, а також каналах, кабельних півповерховах, шахтах, колекторах, виробничих приміщеннях, на технологічних естакадах, на спеціальних кабельних естакадах і за мостами, без небезпеки механічних пошкоджень під час експлуатації. Кабель ААШв застосовується для прокладання в пожежонебезпечних приміщеннях і вибухонебезпечних зонах класу В-Iб, В-Iг, В-II, В-IIа. Кабель високовольтний ААШв не поширює горіння під час одиночної прокладки (норми МЕК 60332-1). Кабель високовольтний із нестільним ізоляційним просочувальним складом ЦАПШв призначений для прокладання на вертикальних і похилих зонах трас без обмеження різності рівнів. Кабель ЦАПШв може використовуватися в місцях, схильних до вібрації.
Термін експлуатації кабелів — не менш ніж 30 років.
Переріз жил, кв. мм | Будівельна довжина, м |
до 70 | 300-450 |
95 и 120 | 250-400 |
150 і більше | 200-350 |
Технічні характеристики ААШВ-1
Вологість повітря за 35 °C [%] | 98 |
Гарантійний термін експлуатації [місяць] | 54 |
Випробувальна змінна напруга частотою 50 Гц, 5 хв [кВ] | 4 |
Максимальна робоча температура жили у разі перевантаження [°С] | 105 |
Максимальна робоча температура жили [°С] | 80 |
Монтаж за температури, не нижче [°C] | 0 |
Номінальна змінна напруга частотою 50 Гц [кВ] | 1 |
Номінальна постійна напруга [кВ] | 2.5 |
Радіус вигину кабелів [навужних діаметрів] | 25 |
Різність рівнів, не більш ніж [м] | 25 |
Температура довкілля, верхня межа [°C] | +50 |
Температура довкілля, нижня межа [°C] | -50 |
Електричний опір ізоляції, не менш [МОм*км] |
100 |
Технічні характеристики ААШВ-6
Вологість повітря за 35 °C [%] | 98 |
Гарантійний термін експлуатації [місяць] | 54 |
Випробувальна змінна напруга частотою 50 Гц, 5 хв [кВ] | 17 |
Максимальна робоча температура жили у разі перевантаження [°С] | 90 |
Максимальна робоча температура жили [°С] | 65 |
Монтаж за температури, не нижче [°C] | 0 |
Номінальна змінна напруга частотою 50 Гц [кВ] | 6 |
Номінальна постійна напруга [кВ] | 15 |
Радіус вигину кабелів [навужних діаметрів] | 25 |
Різність рівнів, не більш ніж [м] | 20 |
Температура довкілля, верхня межа [°C] | +50 |
Температура довкілля, нижня межа [°C] | -50 |
Електричний опір ізоляції, не менш [МОм*км] | 200 |
Технічні характеристики ААШВ-10
Вологість повітря за 35 °C [%] | 98 |
Гарантійний термін експлуатації [місяць] | 54 |
Випробувальна змінна напруга частотою 50 Гц, 5 хв [кВ] | 25 |
Максимальна робоча температура жили у разі перевантаження [°С] | 80 |
Максимальна робоча температура жили [°С] | 60 |
Монтаж за температури, не нижче [°C] | 0 |
Номінальна змінна напруга частотою 50 Гц [кВ] | 10 |
Номінальна постійна напруга [кВ] | 25 |
Радіус вигину кабелів [навужних діаметрів] | 25 |
Різність рівнів, не більш ніж [м] | 15 |
Температура довкілля, верхня межа [°C] | +50 |
Температура довкілля, нижня межа [°C] | -50 |
Електричний опір ізоляції, не менш [МОм*км] | 200 |
Таблиця розмірів ААШВ-1
Кількість і переріз жив, шт. х кв.мм |
Маса кабелю кг/км |
Зовнішній діаметр мм |
ААШв-1 1х240 | 1453 | 31 |
ААШв-1 1х300 | 1737 | 33,8 |
ААШв-1 1х400 | 2181 | 37,7 |
ААШв-1 1х500 | 2649 | 41,5 |
ААШв-1 1х625 | 3196 | 45,3 |
ААШв-1 1х800 | 4071 | 51 |
ААШв-1 3х95 ож | 1488 | 30,5 |
ААШв-1 3х95 | 1587 | 32,3 |
ААШв-1 3х120 ож | 1823 | 33,7 |
ААШв-1 3х120 | 1986 | 36,1 |
ААШв-1 3х150 ож | 2147 | 36,5 |
ААШв-1 3х150 | 2343 | 38,9 |
ААШв-1 3х185 ож | 2589 | 39,9 |
ААШв-1 3х185 | 2828 | 42,6 |
ААШв-1 3х240 ож | 3254 | 44,3 |
ААШв-1 3х240 | 3575 | 47,8 |
ААШв-1 3х70+1х35 | 1477 | 31,5 |
ААШв-1 3х95+1х50 ож | 1752 | 33,4 |
ААШв-1 3х95+1х50 | 1888 | 35,6 |
ААШв-1 3х120+1х70 ож | 2172 | 37 |
ААШв-1 3х120+1х70 | 2310 | 38,9 |
ААШв-1 3х150+1х70 ож | 2468 | 39,3 |
ААШв-1 3х150+1х70 | 2659 | 41,6 |
ААШв-1 3х185+1х95 ож | 2999 | 43,1 |
ААШв-1 3х185+1х95 | 3286 | 46,4 |
ААШв-1 3х240+1х120 ож | 3808 | 48,2 |
ААШв-1 3х240+1х120 | 4123 | 51,6 |
ААШв-1 4х70 ож | 1475 | 30,4 |
ААШв-1 4х70 | 1535 | 31,4 |
ААШв-1 4х95 ож | 1861 | 33,8 |
ААШв-1 4х95 | 1945 | 35 |
ААШв-1 4х120 ож | 2319 | 37,8 |
ААШв-1 4х120 | 2434 | 39,2 |
ААШв-1 4х150 ож | 2696 | 40,5 |
ААШв-1 4х150 | 2895 | 42,7 |
ААШв-1 4х185 ож | 3278 | 44,4 |
ААШв-1 4х185 | 3591 | 47,5 |
ААШв-1 4х240 ож | 4208 | 49,9 |
ААШв-1 4х240 | 4485 | 52,6 |
Таблиця розмірів ААШВ-6
Кількість і переріз жив, шт. х кв.мм |
Маса кабелю кг/км |
Зовнішній діаметр мм |
ААШв-6 3х50 ож | 1349 | 31 |
ААШв-6 3х70 ож | 1644 | 33,8 |
ААШв-6 3х70 | 1759 | 35,5 |
ААШв-6 3х95 ож | 2005 | 37 |
ААШв-6 3х95 | 2140 | 38,8 |
ААШв-6 3х120 ож | 2324 | 39,5 |
ААШв-6 3х120 | 2479 | 41,5 |
ААШв-6 3х150 ож | 2648 | 41,9 |
ААШв-6 3х150 | 2859 | 44,2 |
ААШв-6 3х185 ож | 3086 | 44,8 |
ААШв-6 3х185 | 3398 | 48 |
ААШв-6 3х240 ож | 3872 | 49,7 |
ААШв-6 3х240 | 4167 | 52,6 |
Таблиця розмірів ААШВ-10
Кількість і переріз жив, шт. х кв.мм |
Маса кабелю кг/км |
Зовнішній діаметр мм |
ААШв-10 3х25 ож | 1413 | 34,2 |
ААШв-10 3х35 ож | 1447 | 33 |
ААШв-10 3х50 ож | 1639 | 34,9 |
ААШв-10 3х70 ож | 1992 | 38 |
ААШв-10 3х70 | 2105 | 39,5 |
ААШв-10 3х95 ож | 2308 | 41 |
ААШв-10 3х95 | 2434 | 42,7 |
ААШв-10 3х120 ож | 2633 | 43,4 |
ААШв-10 3х120 | 2800 | 45,4 |
ААШв-10 3х150 ож | 3012 | 46,2 |
ААШв-10 3х150 | 3253 | 48,6 |
ААШв-10 3х185 ож | 3495 | 49,2 |
ААШв-10 3х185 | 3806 | 52 |
ААШв-10 3х240 ож | 4243 | 53,5 |
ААШв-10 3х240 | 4603 | 56,9 |
Доставка по Києву виробляється упродовж 1-3 робочих днів після узгодження замовлення.
Відсилання (доставка) в Україні здійснюється силами вантажників Нова Пошта, Делівері, Ін Тайм щодня, зазвичай наступного робочого дня після надходження замовлення. У виняткових випадках для формування та відвантаження замовлення може знадобитися від 2 до 5 робочих днів.
Самовитяг зі складу компанії проводиться за попереднім узгодженням із менеджерами компанії.
Сподіваємося на тривалу та плідну співпрацю!
Основні | |
---|---|
Виробник | Україна ТД |
Країна виробник | Україна |
Конструкція кабелю | Жорстка |
Тип дроту | Силовий |
Користувацькі характеристики | |
Упаковка | Барабан |
- Ціна: від 252,90 ₴/м
