АВББШв і АВБШвнг броньовані з алюмінієвими жилами в асортименті
- Під замовлення
- Код: АВБбШв и АВБбШвнг

від 33,30 ₴/м
Мінімальна сума замовлення на сайті — 180 грн
- +380 (99) 344-55-27
- +380 (97) 899-20-00

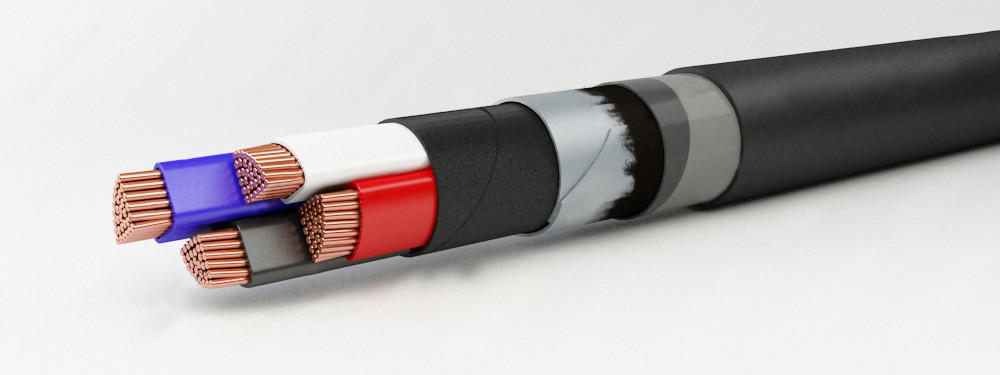

Кабель АВБШв і АВБШвнг броньовані з алюмінієвими жилами в асортименті!
- Алюмінієва струмопровідна жила (кількість жил: 1, 2, 3, 3+1, 4 і 5 шт.) 1 або 2 класу:
• одножильна перетином 2,5-625 кв. мм,
• багатожильний переріз 2,5–240 кв. мм; - Ізоляція з ПВХ-пластику, маркування жил:
• колірна: біла або жовта, синя або зелена, червона або малинова, коричнева або чорна, або жовто-зелена;
• цифрова для кабелів перерізом 70 кв. мм і вище: 0, 1, 2, 3, 4; - Поясна ізоляція з ПВХ стрічок;
- Броня з двох сталевих або сталевих поцинкованих стрічок;
- Бітум (для перерізів понад 6 кв. мм);
- Обмотка з поліетилентерефталатної плівки (для перерізів понад 6 мм);
- Шланг із ПВХ пластикату.
Сфера застосування кабелю АВБШв:
Силові кабелі АВБШв призначені для передавання та розподілу електричної енергії в стаціонарних установках на номінальну змінну напругу 1,0 кВ частоти 50 Гц або на постійну напругу у 2,4 раза більше змінної напруги.
Кабелі АВБШв виготовляються для експлуатації в районах із помірним, холодним і тропічним кліматом. Кабелі АВБШв призначені для експлуатації на суші, річках і озерах на висотах до 4300 м над рівнем моря. Кабелі застосовуються для прокладання:
- в землі (раншах) з низькою, середньою або високою корозійною активністю, з наявністю або браком блюдних струмів, і якщо в процесі експлуатації кабелі не піддаються чималим розтягувальним зусиллям;
- в повітрі за наявності небезпеки механічних пошкоджень під час експлуатації;
- для прокладання в сухих або сирих приміщеннях (тунелях), каналах, кабельних півповерхових, шахтах, колекторах, виробничих приміщеннях, частково затоплюваних спорудах за наявності середовища зі слабкою, середньою та високою корозійною активністю;
- для прокладання в пожежонебезпечних приміщеннях;
- для прокладання у вибухобезпечних зонах класу B-Iб, B-Iг, В-II, В-IIа.
Кабель алюмінієві броньований АВББШв призначений для похилих і горизонтальних трас. Кабелі АВБШв не поширюють горіння під час одиночної прокладки (норми МЕК 60332-1). Кабелі АВБШв у тропічному кліматичному виконанні (індекс «-Т») стійкі до впливу пліснявих грибів. Допустиме нагрівання струмопровідних жил у аварійному режимі не має перевищувати +80 °C і тривалість роботи в аварійному режимі не має бути більш ніж 8 годин на добу, але не більш ніж 1000 годин за термін експлуатації.
Термін експлуатації кабелів АВБШв — 30 років.
Переріз основних жил, мм2 | Будівельна довжина, м |
6,0-16 | 450 |
25-70 | 300 |
95 і вище | 200 |
Таблиця розмірів АВББШв
Кількість і переріз жив, шт. х кв.мм |
Маса кабелю кг/км |
Зовнішній діаметр мм |
АВБбШв 2x2,5 ож | 244 | 13,0 |
АВБбШв 2x4 ож | 302 | 14,8 |
АВБбШв 2x6,0 ож | 452 | 17,3 |
АВБбШв 2x10 ож | 456 | 18,6 |
АВБбШв 2x16 ож | 545 | 20,5 |
АВБбШв 2x25 ож | 710 | 23,6 |
АВБбШв 2x35 ож | 839 | 25,6 |
АВБбШв 2x50 ож | 1054 | 28,9 |
АВБбШв 2x70 | 1137 | 28,0 |
АВБбШв 2x95 | 1384 | 30,8 |
АВБбШв 2x120 | 1598 | 32,9 |
АВБбШв 2x150 | 1904 | 36,0 |
АВБбШв 2x185 | 2216 | 38,7 |
АВБбШв 2x240 | 2711 | 42,9 |
АВБбШв 3х2,5 ож | 271 | 13,5 |
АВБбШв 3х4 ож | 341 | 15,4 |
АВББШв 3x6,0 ож | 489 | 18,0 |
АВБбШв 3x10 ож | 496 | 19,5 |
АВБбШв 3x16 ож | 600 | 21,4 |
АВБбШв 3x25 ож | 788 | 24,8 |
АВБбШв 3x35 ож | 966 | 27,3 |
АВББШв 3x50 ож | 1107 | 27,3 |
АВБбШв 3x70 ож | 1366 | 29,9 |
АВБбШв 3x70 | 1438 | 31,4 |
АВБбШв 3x95 ож | 1694 | 33,2 |
АВБбШв 3x95 | 1792 | 35,0 |
АВБбШв 3x120 ож | 1978 | 35,6 |
АВБбШв 3x120 | 2122 | 38,1 |
АВБбШв 3x150 ож | 2330 | 38,7 |
АВБбШв 3x150 | 2491 | 41,2 |
АВБбШв 3x185 ож | 2764 | 42,0 |
АВБбШв 3x185 | 2959 | 44,8 |
АВБбШв 3x240 ож | 3507 | 47,5 |
АВБбШв 3x240 | 3730 | 50,5 |
АВББШв 3x6,0+1x4,0 ож | 549 | 19,2 |
АВБбШв 3x10+1x6,0 ож | 562 | 20,9 |
АВБбШв 3x16+1x10 ож | 684 | 23,1 |
АВБбШв 3x25+1х16 ож | 962 | 27,3 |
АВБбШв 3x35+1х16 ож | 1070 | 28,7 |
АВББШв 3x50+1х25 ож | 1272 | 29,9 |
АВБбШв 3х70+1х35 ож | 1564 | 32,7 |
АВБбШв 3х70+1х35 | 1645 | 34,5 |
АВБбШв 3х95+1х50 ож | 1991 | 37,1 |
АВБбШв 3х70+1х35 | 1645 | 34,5 |
АВБбШв 3х120+1х70 ож | 2355 | 40,0 |
АВБбШв 3х120+1х70 | 2473 | 42,1 |
АВБбШв 3х150+1х70 ож | 2674 | 42,7 |
АВБбШв 3х150+1х70 | 2842 | 45,3 |
АВБбШв 3х185+1х95 ож | 3245 | 47,0 |
АВБбШв 3х185+1х95 | 3453 | 50,0 |
АВБбШв 3х240+1х120 ож | 4035 | 52,1 |
АВБбШв 3х240+1х120 | 4328 | 56,5 |
АВБбШв 4х2,5 ож | 306 | 14,4 |
АВБбШв 4х4 ож | 390 | 16,5 |
АВБбШв 4x6 ож | 550 | 19,2 |
АВБбШв 4x10 ож | 575 | 20,9 |
АВБбШв 4x16 ож | 704 | 23,1 |
АВБбШв 4x25 ож | 962 | 27,3 |
АВБбШв 4x35 ож | 1159 | 29,6 |
АВБбШв 4x50 ож | 1352 | 30,1 |
АВБбШв 4x70 ож | 1685 | 33,2 |
АВБбШв 4x70 | 1765 | 34,7 |
АВБбШв 4x95 ож | 2135 | 37,1 |
АВБбШв 4x95 | 2251 | 39,1 |
АВБбШв 4x120 ож | 2505 | 39,8 |
АВБбШв 4x120 | 2631 | 42,0 |
АВБбШв 4x150 ож | 2913 | 42,8 |
АВБбШв 4x150 | 3101 | 45,4 |
АВБбШв 4x185 ож | 3516 | 46,9 |
АВБбШв 4x185 | 3747 | 49,9 |
АВБбШв 4x240 ож | 4428 | 52,6 |
АВБбШв 4x240 | 4676 | 55,6 |
АВБбШв 5х2,5 ож | 343 | 15,4 |
АВБбШв 5х4 ож | 452 | 17,7 |
АВБбШв 5x6 ож | 509 | 19,0 |
АВБбШв 5х10 ож | 674 | 22,3 |
АВБбШв 5х16 ож | 834 | 24,8 |
АВБбШв 5х25 ож | 1156 | 29,4 |
АВБбШв 5х35 ож | 1386 | 32,1 |
АВБбШв 5х50 ож | 1732 | 36,0 |
АВБбШв 5х70 | 2209 | 39,1 |
АВБбШв 5х95 | 2750 | 43,4 |
АВБбШв 5х120 | 3221 | 46,3 |
АВБбШв 5х150 | 3849 | 50,6 |
АВБбШв 5х185 | 4565 | 54,8 |
АВБбШв 5х240 | 5739 | 61,3 |
Технічні характеристики АВББШв
Вологість повітря за 35 °C [%] | 98 |
Гарантійний термін експлуатації [місяць] | 60 |
Випробувальна змінна напруга частотою 50 Гц, 10 хв [кВ] | 3.5 |
Максимальна робоча температура жили [°С] | 70 |
Максимальна змінна напруга частоти 50 Гц [кВ] | 1.2 |
Монтаж за температури, не нижче [°C] | -15 |
Номінальна змінна напруга частотою 50 Гц [кВ] | 1 |
Радіус вигину кабелів [навужних діаметрів] | 7.5 |
Опір ізоляції за температури +70 °C, не менш ніж [МОм х км] | 0.005 |
Температура довкілля, верхня межа [°C] | +50 |
Температура довкілля, нижня межа [°C] | -50 |
Температура струмопровідних жил у разі короткого замикання [°С] | 160 |
Токове навантаження АББШВ-1
Переріз жили, кв.мм | Не більш ніж А |
0,75 | 6 |
1 | 10 |
1,5 | 16 |
2,5 | 25 |
Токове навантаження АВБШВ-6
Переріз, кв.мм | в землі | на повітрі |
35 | 110 | 105 |
50 | 130 | 125 |
70 | 160 | 155 |
95 | 195 | 190 |
120 | 220 | 220 |
150 | 250 | 250 |
185 | 285 | 290 |
240 | 335 | 345 |
Доставка по Києву виробляється упродовж 1-3 робочих днів після узгодження замовлення.
Відсилання (доставка) в Україні здійснюється силами вантажників Нова Пошта, Делівері, Ін Тайм щодня, зазвичай наступного робочого дня після надходження замовлення. У виняткових випадках для формування та відвантаження замовлення може знадобитися від 2 до 5 робочих днів.
Самовитяг зі складу компанії проводиться за попереднім узгодженням із менеджерами компанії.
Сподіваємося на тривалу та плідну співпрацю!
Основні | |
---|---|
Виробник | Україна ТД |
Країна виробник | Україна |
Конструкція кабелю | Жорстка |
Тип дроту | Силовий |
Користувацькі характеристики | |
Упаковка | Барабан |
- Ціна: від 33,30 ₴/м
